Цепи тяговые пластинчатые (М; МС)
катковые с ребордами на катках с подшипниками скольжения (тип 4)
Стандарт устанавливает параметры, размеры и требования к тяговым пластинчатым цепям следующих типов:
- тип 1 - втулочные
- тип 2 - роликовые
- тип 3 - катковые с гладкими катками с подшипниками скольжения
- тип 4 - катковые с ребордами на катках с подшипниками скольжения
Тяговые пластинчатые цепи каждого типа изготавливаются следующих исполнений:
- исполнение 1 - неразборные со сплошными валиками (индекс М)
- исполнение 2 - разборные со сплошными валиками (индекс М)
- исполнение 3 - неразборные с полыми валиками (индекс МС)

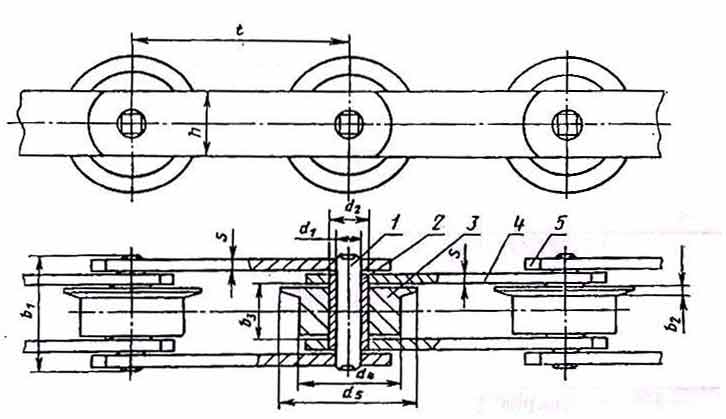

Неразборные со сплошными валиками (индекс М):

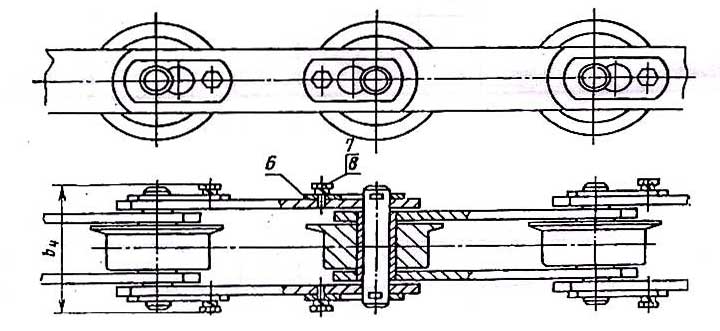

Разборные со сплошными валиками (индекс М):

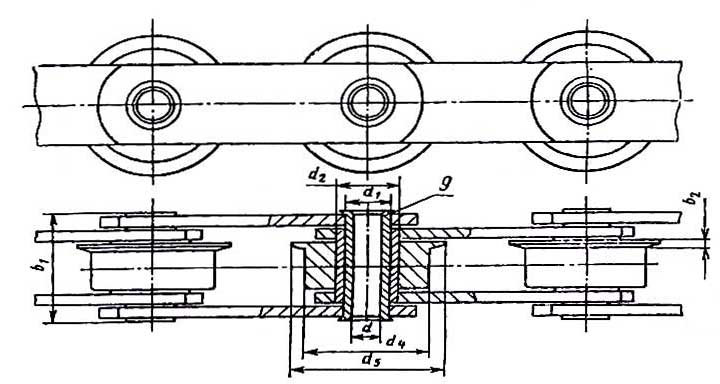

Неразборные с полыми валиками (индекс МС):
1 - валик; 2 - втулка; 3 - каток с ребордой; 4 - внутренняя пластина; 5 - наружная пластина; 6 - ригель; 7 - болт; 8 - шайба; 9 - полый валик
Примечание: чертежи не определяют конструкцию цепи.
Примечание: чертежи не определяют конструкцию цепи.
| Размеры в миллиметрах | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер цепи | Разрушающая нагрузка, |
Шаг цепи t* | b1, не более |
b2, не более |
b3, не менее |
b4, не более |
d | d1 | d2 | d4 | d5 | h, не более |
s |
| М 20 | 20 (2000) | 50-160 | 35 | 3,5 | 15 | 49 | - | 6,0 | 9,0 | 25 | 35 | 18 | 2,5 |
| М 28 | 28 (2800) | 63-200 | 40 | 4,0 | 17 | 56 | - | 7,0 | 10,0 | 30 | 40 | 20 | 3,0 |
| М 40 | 40 (4000) | 63-250 | 45 | 4,5 | 19 | 63 | - | 8,5 | 12,5 | 36 | 45 | 25 | 3,5 |
| М 56 | 56 (5600) | 80-250 | 52 | 5,0 | 23 | 72 | - | 10,0 | 15,0 | 42 | 55 | 30 | 4,0 |
| М 80 | 80 (8000) | 80-315 | 62 | 6,0 | 27 | 86 | - | 12,0 | 18,0 | 50 | 65 | 35 | 5,0 |
| М 112 | 112 (11200) | 100-400 | 73 | 7,0 | 31 | 101 | - | 15,0 | 21,0 | 60 | 75 | 40 | 6,0 |
| М 160 | 160 (16000) | 125-500 | 85 | 8,5 | 36 | 117 | - | 18,0 | 25,0 | 70 | 90 | 45 | 7,0 |
| М 224 | 224 (22400) | 160-630 | 98 | 10,0 | 42 | 134 | - | 21,0 | 30,0 | 85 | 105 | 56 | 8,0 |
| М 315 | 315 (31500) | 200-630 | 112 | 12,0 | 47 | 154 | - | 25,0 | 36,0 | 100 | 125 | 60 | 10,0 |
| М 450 | 450 (45000) | 200-800 | 135 | 14,0 | 55 | 185 | - | 30,0 | 42,0 | 120 | 150 | 70 | 12,0 |
| М 630 | 630 (63000) | 250-1000 | 154 | 16,0 | 65 | 214 | - | 36,0 | 50 | 140 | 175 | 85 | 14,0 |
| М 900 | 900 (90000) | 315-1000 | 180 | 18,0 | 76 | 254 | - | 44,0 | 60,0 | 170 | 210 | 105 | 16,0 |
| М 1250 | 1250 (125000) | 400-1000 | 230 | 22,0 | 90 | 310 | - | 50,0 | 71,0 | 200 | 250 | 120 | 20,0 |
| М 1800 | 1800 (180000) | 400-1000 | 260 | 24,0 | 110 | 370 | - | 60,0 | 85,0 | 236 | 246 | 150 | 22,0 |
| МС 28 | 28 (2800) | 63-160 | 42 | 4,5 | 17 | - | 8,3 | 13,0 | 17,5 | 36 | 45 | 26 | 3,0 |
| МС 56 | 56 (5600) | 80-250 | 48 | 5,0 | 23 | - | 10,3 | 15,5 | 21,0 | 50 | 65 | 36 | 4,0 |
| МС 112 | 112 (11200) | 100-315 | 67 | 7,0 | 31 | - | 14,3 | 22,0 | 29,0 | 70 | 90 | 51 | 6,0 |
| МС 224 | 224 (22400) | 160-500 | 90 | 10,0 | 42 | - | 20,3 | 31,0 | 41,0 | 100 | 125 | 72 | 8,0 |
* Шаг цепи выбирается из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 мм.
| Тип цепи |
Номер цепи |
Масса 1 м цепи в кг, не более, для шага цепи t, мм | ||||||||||||||
| 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | ||
| 4 | М 20 | - | 2,04 | 1,80 | 1,52 | 1,38 | 1,25 | 1,12 | - | - | - | - | - | - | - | - |
| М 28 | - | - | 2,45 | 2,35 | 2,05 | 1,85 | 1,65 | 1,50 | - | - | - | - | - | - | - | |
| М 40 | - | - | 3,80 | 3,40 | 3,00 | 2,60 | 2,38 | 2,18 | 2,15 | - | - | - | - | - | - | |
| М 56 | - | - | - | 5,38 | 4,68 | 4,10 | 3,60 | 3,30 | 3,10 | - | - | - | - | - | - | |
| М 80 | - | - | - | 8,80 | 7,00 | 6,50 | 5,78 | 5,26 | 4,75 | 4,38 | - | - | - | - | - | |
| М 112 | - | - | - | - | 10,80 | 10,00 | 8,00 | 7,55 | 6,88 | 6,17 | 5,70 | - | - | - | - | |
| М 160 | - | - | - | - | - | 13,80 | 12,10 | 10,60 | 9,45 | 8,50 | 7,70 | 7,15 | - | - | - | |
| М 224 | - | - | - | - | - | - | 19,60 | 17,10 | 15,00 | 13,40 | 12,00 | 11,05 | 10,75 | - | - | |
| М 315 | - | - | - | - | - | - | - | 25,70 | 22,50 | 19,70 | 17,60 | 16,00 | 14,50 | - | - | |
| М 450 | - | - | - | - | - | - | - | 40,40 | 34,00 | 30,50 | 26,60 | 24,30 | 21,70 | 20,00 | - | |
| М 630 | - | - | - | - | - | - | - | - | 53,30 | 46,50 | 40,60 | 36,40 | 32,50 | 29,60 | 27,45 | |
| М 900 | - | - | - | - | - | - | - | - | - | 74,20 | 63,40 | 56,00 | 50,00 | 44,80 | 41,00 | |
| М 1250 | - | - | - | - | - | - | - | - | - | - | 97,90 | 85,50 | 76,60 | 68,40 | 62,10 | |
| М 1800 | - | - | - | - | - | - | - | - | - | - | 138,60 | 130,00 | 114,10 | 100,70 | 91,90 | |
| МС 28 | - | - | 4,13 | 3,53 | 3,06 | 2,68 | 2,35 | - | - | - | - | - | - | - | - | |
| МС 56 | - | - | - | 8,32 | 7,11 | 6,13 | 5,29 | 4,69 | 4,20 | - | - | - | - | - | - | |
| МС 112 | - | - | - | - | 18,07 | 15,40 | 13,05 | 11,38 | 10,05 | 8,95 | - | - | - | - | - | |
| МС 224 | - | - | - | - | - | - | 32,66 | 28,03 | 24,29 | 21,21 | 18,71 | 16,85 | - | - | - | |
Пример условного обозначения цепи:
| М | 112 | - 4 - | 100 - | 1 | ГОСТ 588-81 |
 |
 |
|
|
|
|
| цепь тяговая пластинчатая (индекс) |
разруша- ющая нагрузка в кН |
тип цепи | шаг цепи в мм |
исполнение цепи |
|
